Automatyczne sterowanie urządzeniami elektrycznymi nie zawsze wymaga rozbudowanego systemu inteligentnego budynku czy programowalnego sterownika. W wielu instalacjach wystarczy stosunkowo prosty element, który wykona określoną czynność po upływie ustawionego czasu. Taką funkcję pełni przekaźnik czasowy, wykorzystywany w instalacjach elektrycznych i układach automatyki do realizowania różnego rodzaju zależności czasowych. W zależności od konstrukcji urządzenia możliwe jest między innymi opóźnienie załączenia lub wyłączenia odbiornika, utrzymywanie określonego stanu przez ustalony czas czy realizowanie pracy cyklicznej. Pozwala to automatyzować wiele powtarzalnych czynności bez konieczności ręcznego sterowania urządzeniem przez użytkownika. Przekaźniki czasowe znajdują zastosowanie zarówno w budynkach mieszkalnych, jak i instalacjach technicznych, usługowych, warsztatowych czy przemysłowych. Mogą współpracować z oświetleniem, wentylacją, stycznikami oraz innymi elementami sterowania, jeśli parametry konkretnego rozwiązania pozwalają na takie zastosowanie. Kluczową kwestią pozostaje właściwy dobór urządzenia do funkcji, którą ma realizować. Przed zakupem trzeba więc określić nie tylko wymagany zakres czasu, lecz również napięcie zasilania, rodzaj i parametry styków, sposób montażu oraz oczekiwany przebieg działania po pojawieniu się sygnału sterującego. Przekaźnik czasowy nie powinien być traktowany jako uniwersalny element, który można podłączyć do dowolnego odbiornika bez analizy jego parametrów.
Czym jest przekaźnik czasowy i na czym polega jego działanie?
Przekaźnik czasowy jest urządzeniem sterującym, którego działanie jest uzależnione od czasu. W klasycznym przekaźniku zmiana stanu styku następuje w odpowiedzi na określony sygnał sterujący, natomiast w urządzeniu czasowym pomiędzy wystąpieniem określonego zdarzenia a zmianą stanu wyjścia może zostać wprowadzona zaprogramowana lub ustawiona zależność czasowa. W praktyce oznacza to na przykład możliwość włączenia odbiornika dopiero po upływie kilkunastu sekund od pojawienia się napięcia sterującego albo pozostawienia urządzenia włączonego przez określony czas po ustaniu sygnału. Dokładny sposób działania zależy od funkcji dostępnych w konkretnym modelu, dlatego przed montażem należy sprawdzić schemat i dokumentację producenta. Poszczególne przekaźniki mogą różnić się zakresem nastaw, sposobem wyzwalania oraz zachowaniem po zaniku i ponownym pojawieniu się napięcia.
Podstawową zaletą takiego rozwiązania jest możliwość uzależnienia pracy obwodu od czasu bez konieczności ciągłej ingerencji użytkownika. Jeżeli przykładowo wentylator powinien pracować jeszcze przez pewien okres po wyłączeniu oświetlenia lub urządzenie techniczne ma zostać uruchomione dopiero po wcześniejszym załączeniu innego elementu instalacji, odpowiednio dobrany przekaźnik może realizować wymaganą sekwencję. W zależności od modelu czas może być ustawiany za pomocą pokręteł, przełączników lub innych elementów konfiguracyjnych. Ważne jest przy tym rozróżnienie funkcji czasowej od zwykłego harmonogramu zegarowego. Przekaźnik czasowy najczęściej realizuje zależność typu „wykonaj czynność po określonym czasie od zdarzenia”, podczas gdy programator czasowy może służyć do uruchamiania urządzeń o określonych godzinach lub dniach.
Do jakich urządzeń i obwodów można wykorzystać przekaźnik czasowy?
Jednym z najbardziej intuicyjnych zastosowań jest sterowanie oświetleniem. Przekaźnik może sprawić, że światło po uruchomieniu pozostanie włączone przez ustalony czas, a następnie automatycznie zgaśnie. Takie rozwiązanie może być przydatne między innymi w ciągach komunikacyjnych, pomieszczeniach technicznych, klatkach schodowych lub innych miejscach użytkowanych przez krótki czas. Innym przykładem jest wentylacja. W określonym układzie wentylator może zostać uruchomiony wraz z innym urządzeniem, a następnie pracować jeszcze przez pewien czas po jego wyłączeniu. Pozwala to uzyskać funkcję opóźnionego wyłączenia bez konieczności pamiętania o ręcznym sterowaniu. Możliwość wykorzystania przekaźnika zależy jednak od sposobu działania całego obwodu oraz od funkcji dostępnej w wybranym urządzeniu.
Przekaźniki czasowe mogą być również elementem bardziej rozbudowanych układów automatyki. Można wykorzystywać je do sterowania sekwencją pracy kilku urządzeń, wprowadzania przerw pomiędzy kolejnymi etapami procesu czy generowania sygnału o określonym czasie trwania. W zastosowaniach warsztatowych i przemysłowych mogą współpracować między innymi ze stycznikami sterującymi większymi obciążeniami. Jest to istotne, ponieważ styki samego przekaźnika czasowego mają określone dopuszczalne parametry i nie należy zakładać, że mogą bezpośrednio załączać każdy odbiornik. Jeżeli moc lub charakter obciążenia przekracza możliwości wyjścia przekaźnika, urządzenie czasowe może pełnić funkcję sterującą, a właściwe załączanie obciążenia realizuje odpowiednio dobrany aparat wykonawczy. Takie rozwiązanie pozwala oddzielić funkcję czasową od przełączania większego prądu.
Kiedy opóźnione załączanie lub wyłączanie urządzeń jest szczególnie przydatne?
Opóźnione załączanie jest przydatne przede wszystkim wtedy, gdy urządzenia nie powinny uruchamiać się jednocześnie albo określony odbiornik ma rozpocząć pracę dopiero po spełnieniu wcześniejszego warunku i upływie zadanego czasu. Może to mieć znaczenie w układach automatyki, w których kolejność uruchamiania poszczególnych elementów jest istotna dla prawidłowej pracy całego systemu. Rozłożenie momentu załączania kilku odbiorników może być również wykorzystywane w odpowiednio zaprojektowanych instalacjach do ograniczenia sytuacji, w której wszystkie urządzenia rozpoczynają pracę w tej samej chwili. Funkcja czasowa może ponadto służyć do wprowadzania kontrolowanej zwłoki po pojawieniu się sygnału. Przeglądając elementy automatyki i aparaturę instalacyjną dostępną w ofercie ALKAN na https://alkan.pl/, warto sprawdzać przede wszystkim funkcje konkretnego przekaźnika, zakres nastawy oraz parametry jego wejść i wyjść, ponieważ podobnie wyglądające urządzenia mogą realizować odmienne programy czasowe.
Opóźnione wyłączanie jest z kolei użyteczne wtedy, gdy urządzenie powinno działać jeszcze przez pewien okres po ustaniu sygnału sterującego. Typowym przykładem jest wentylator, który po opuszczeniu pomieszczenia może przez określony czas kontynuować pracę. Podobną zasadę można wykorzystać przy oświetleniu - po naciśnięciu przycisku światło pozostaje aktywne wystarczająco długo, aby użytkownik mógł bezpiecznie przejść przez korytarz lub klatkę schodową. Funkcje czasowe mogą znaleźć zastosowanie także w urządzeniach pomocniczych, układach sygnalizacyjnych oraz innych procesach, w których natychmiastowe odłączenie nie jest pożądane. Ważne jest jednak prawidłowe dobranie czasu. Zbyt krótki okres może nie pozwolić urządzeniu spełnić swojej funkcji, a niepotrzebnie długi może powodować zbędną pracę odbiornika. Nastawa powinna więc wynikać z rzeczywistego zastosowania, a nie być przypadkową wartością ustawioną podczas montażu.
Czym różnią się przekaźniki czasowe jedno- i wielofunkcyjne?
Przekaźnik jednofunkcyjny jest przeznaczony do realizowania określonego rodzaju działania czasowego. Może to być na przykład opóźnione załączenie, opóźnione wyłączenie albo impuls o ustalonym czasie trwania, zależnie od konstrukcji konkretnego produktu. Zaletą takiego rozwiązania jest stosunkowo prosta konfiguracja. Jeżeli już na etapie projektowania wiadomo, jaką funkcję ma realizować układ, nie zawsze istnieje potrzeba stosowania urządzenia wyposażonego w wiele dodatkowych trybów. Mniejsza liczba opcji może również ułatwiać późniejszą obsługę i diagnostykę, ponieważ sposób działania urządzenia jest jednoznacznie określony. Przy zakupie trzeba jednak bardzo dokładnie sprawdzić, czy dany model realizuje właśnie ten rodzaj zwłoki lub impulsu, który jest potrzebny w projektowanym obwodzie.
Przekaźniki wielofunkcyjne pozwalają natomiast wybrać jeden z kilku programów pracy. W zależności od modelu mogą oferować opóźnione załączanie, opóźnione wyłączanie, pracę impulsową, cykliczną lub inne zależności czasowe. Dzięki temu jeden typ urządzenia można wykorzystać w różnych projektach albo zmienić sposób działania układu bez wymiany całego przekaźnika, o ile dostępne funkcje odpowiadają nowym wymaganiom. Większa elastyczność oznacza jednak konieczność poprawnej konfiguracji. Instalator musi ustawić nie tylko wartość czasu, lecz również odpowiednią funkcję oraz - w zależności od konstrukcji - zakres czasowy i sposób wyzwalania. Błąd konfiguracji może sprawić, że układ będzie zachowywał się inaczej, niż zakładano. Dlatego w przypadku przekaźnika wielofunkcyjnego szczególnego znaczenia nabiera dokumentacja producenta oraz prawidłowe odczytanie oznaczeń i schematu połączeń.
Na co zwrócić uwagę przy wyborze i montażu przekaźnika czasowego?

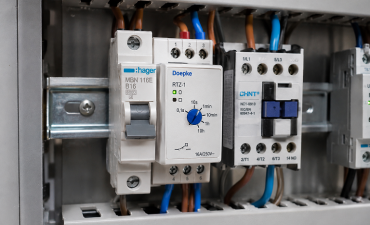

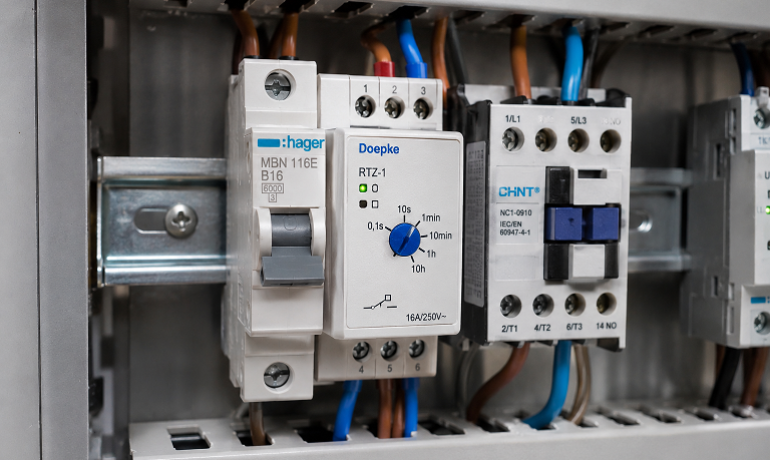

Pierwszym kryterium powinien być wymagany sposób działania. Trzeba ustalić, czy potrzebne jest opóźnione załączenie, wyłączenie, określony impuls, praca cykliczna czy inna funkcja. Następnie należy sprawdzić dostępny zakres czasu - urządzenie przeznaczone do odmierzania sekund może nie odpowiadać aplikacji wymagającej znacznie dłuższego okresu. Kolejnymi parametrami są napięcie zasilania, rodzaj styków, ich dopuszczalne obciążenie oraz sposób sterowania. W przypadku większych odbiorników może być konieczne wykorzystanie przekaźnika czasowego jedynie do sterowania cewką stycznika lub innego aparatu wykonawczego. Znaczenie ma również sposób montażu. W rozdzielnicach wygodne są urządzenia przeznaczone do instalowania na standardowej szynie, ponieważ można je uporządkować razem z pozostałą aparaturą. Przekaźniki czasowe i inne elementy automatyki można porównywać w ofercie ALKAN dostępnej na https://alkan.pl/, zwracając uwagę na pełną specyfikację techniczną i zgodność urządzenia z projektowanym układem.
Sam montaż wymaga prawidłowego wykonania połączeń oraz konfiguracji zgodnej ze schematem konkretnego modelu. Nie należy zakładać, że zaciski dwóch podobnie wyglądających przekaźników mają identyczne funkcje. Przed podłączeniem trzeba zapoznać się z oznaczeniami producenta, ustalić sposób zasilania, wejścia sterujące oraz układ styków wyjściowych. Po uruchomieniu instalacji warto sprawdzić działanie w pełnym cyklu: czy urządzenie reaguje na właściwy sygnał, czy odmierzanie czasu rozpoczyna się w oczekiwanym momencie oraz co dzieje się po zaniku i ponownym pojawieniu się napięcia. W instalacjach, w których nieprawidłowa kolejność działania urządzeń mogłaby prowadzić do zagrożenia lub uszkodzenia sprzętu, funkcja czasowa powinna być elementem prawidłowo zaprojektowanego układu, a nie jedynym środkiem bezpieczeństwa. Prace wymagające ingerencji w rozdzielnicę i instalację elektryczną powinny być wykonywane przez osoby posiadające odpowiednią wiedzę i kwalifikacje. Właściwie dobrany przekaźnik czasowy może znacznie uprościć automatykę, ale jego skuteczność zależy przede wszystkim od prawidłowego określenia funkcji, parametrów i sposobu współpracy z pozostałymi elementami obwodu.
